Живая карта вашего дома прямо в Home Assistant: этажи, комнаты и устройства на настоящем плане — с реальными состояниями, температурой и уровнем сигнала. Всё настраивается мышкой, без единой строчки YAML.

🇬🇧 English summary

House Plan is an interactive floor-plan for Home Assistant: a custom Lovelace card + a storage integration in one HACS package. Draw rooms right on top of your floor-plan image, bind them to HA areas, and your devices appear on the plan automatically — with live states (lights, locks, covers), temperature and Zigbee signal (LQI). Everything is configured with the mouse: drag icons, zoom/pan, attach manuals (PDF) and metadata to any device, add virtual markers. Layout and configuration are stored server-side (.storage), shared by all users and synced live between open tabs; multi-floor, editor with grid snapping, optimistic locking. No YAML required.

Install via HACS (custom repository → Matysh/houseplan-card, category Integration), then add the House Plan integration in Settings → Devices & Services and put the custom:houseplan-card card on a dashboard. The card JS is served by the integration itself — no manual resource setup. Full documentation below is currently in Russian; open an issue if you need help in English.

Что это и зачем

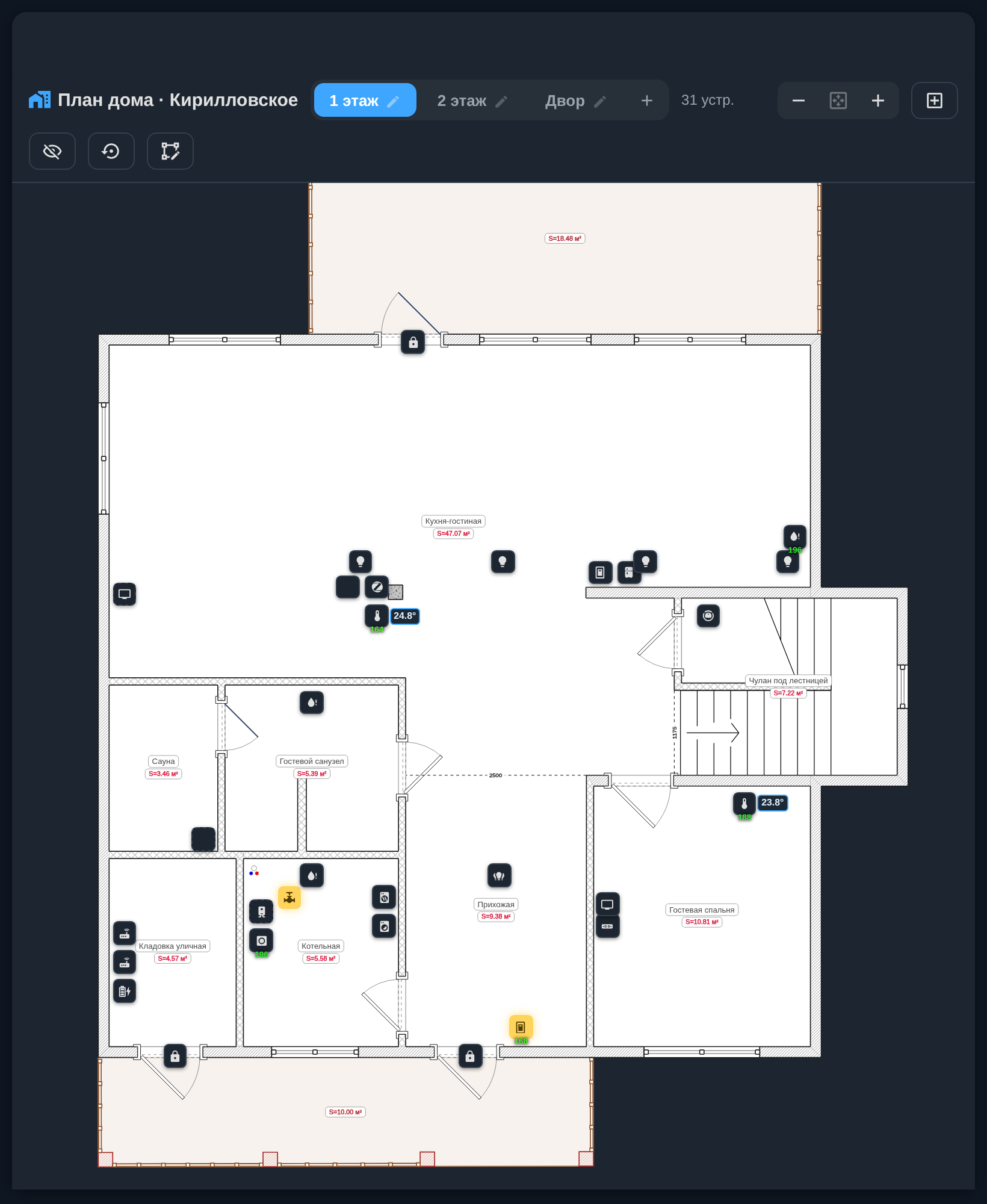

House Plan показывает ваш умный дом так, как он выглядит на самом деле — на плане этажей. Вместо длинных списков сущностей вы видите комнаты и устройства на своих местах: где протечка, какая температура в детской, включён ли свет в прихожей, открыты ли ворота.

Это удобно, когда:

устройств много, и списками пользоваться неудобно;
нужно быстро понять состояние дома «одним взглядом»;
хочется отдать доступ близким — по картинке разберётся любой;
вы хотите красивый обзорный экран для настенного планшета.

Интеграция состоит из двух частей, которые ставятся вместе:

карточка Lovelace houseplan-card — сам интерактивный план;
серверный компонент — хранит разметку комнат и позиции иконок в Home Assistant, поэтому план одинаков во всех браузерах и на всех устройствах.

Чем отличается от аналогов

Обычно план дома в Home Assistant делают через picture-elements, ha-floorplan и подобные решения. Там приходится вручную писать YAML, вычислять координаты каждой иконки и заново править конфиг при каждом изменении. House Plan устроен иначе:

	House Plan	Обычные решения (picture-elements / ha-floorplan)
Настройка	Полностью через интерфейс, мышкой	Ручной YAML и правка кода
Добавление устройств	Автоматически по комнатам	Каждую сущность вписываете руками
Координаты иконок	Перетаскиваете мышью	Считаете пиксели и пишете в конфиг
Разметка комнат	Встроенный редактор контуров	Рисуете в стороннем редакторе SVG
Хранение	На сервере HA (общее для всех устройств)	В YAML дашборда
Масштаб	Плавный зум, всё остаётся чётким (вектор)	Обычно фиксированная картинка

Ключевые преимущества коротко:

Никакого кода. Всё — пространства, комнаты, устройства — настраивается кликами.
Автоматическое добавление устройств. Обвели комнату и привязали её к зоне Home Assistant — устройства этой зоны сами появляются на плане.
Ручное добавление своих. Любое устройство, группу или даже «виртуальную» точку можно поставить на план вручную, задать имя, иконку, модель, ссылку и приложить PDF-инструкцию.
Живые состояния. Температура, уровень сигнала Zigbee, вкл/выкл, открыто/закрыто — всё обновляется в реальном времени.
Чёткий зум. Приближение не «мылит» картинку: план, подписи и иконки остаются векторно-чёткими на любом масштабе.

Установка

Через HACS (рекомендуется)

Откройте HACS → меню (⋮) → Custom repositories.
Вставьте URL этого репозитория, категория — Integration, и нажмите Add.
Найдите в списке House Plan, установите и перезапустите Home Assistant.
Перейдите в Настройки → Устройства и службы → Добавить интеграцию и выберите House Plan.

Карточка подключается автоматически — добавлять ресурс Lovelace вручную не нужно.

Вручную

Скопируйте папку custom_components/houseplan в каталог config/custom_components вашего Home Assistant.
Перезапустите Home Assistant.
Добавьте интеграцию: Настройки → Устройства и службы → Добавить интеграцию → House Plan.

Добавление экрана с планом

Создайте новую вкладку дашборда (удобнее всего — в режиме «Панель»/Panel) и добавьте карточку:

type: custom:houseplan-card
title: План дома

Больше ничего указывать не нужно — всё остальное настраивается прямо на экране.

Как пользоваться

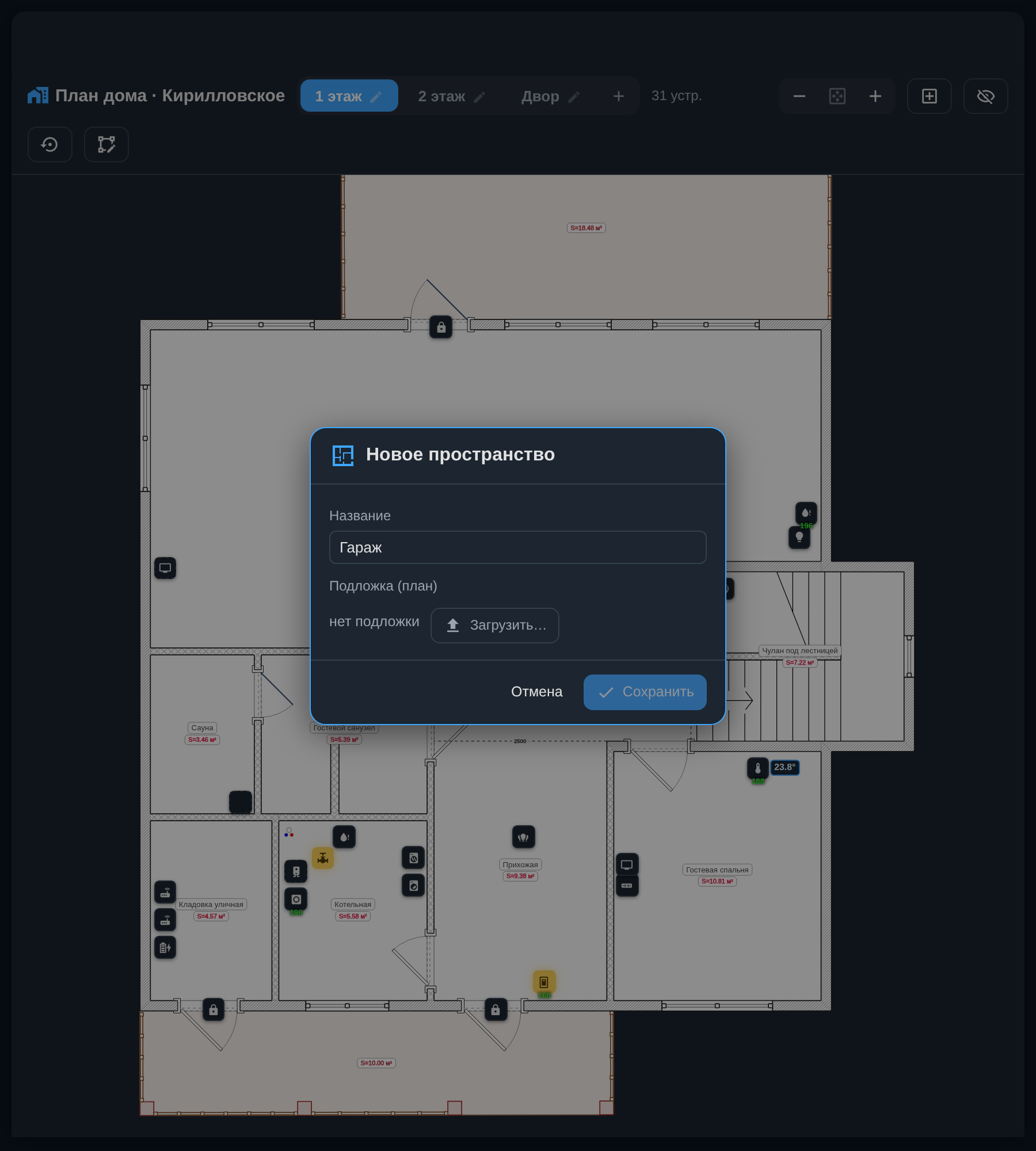

Шаг 1. Добавьте пространство (этаж)

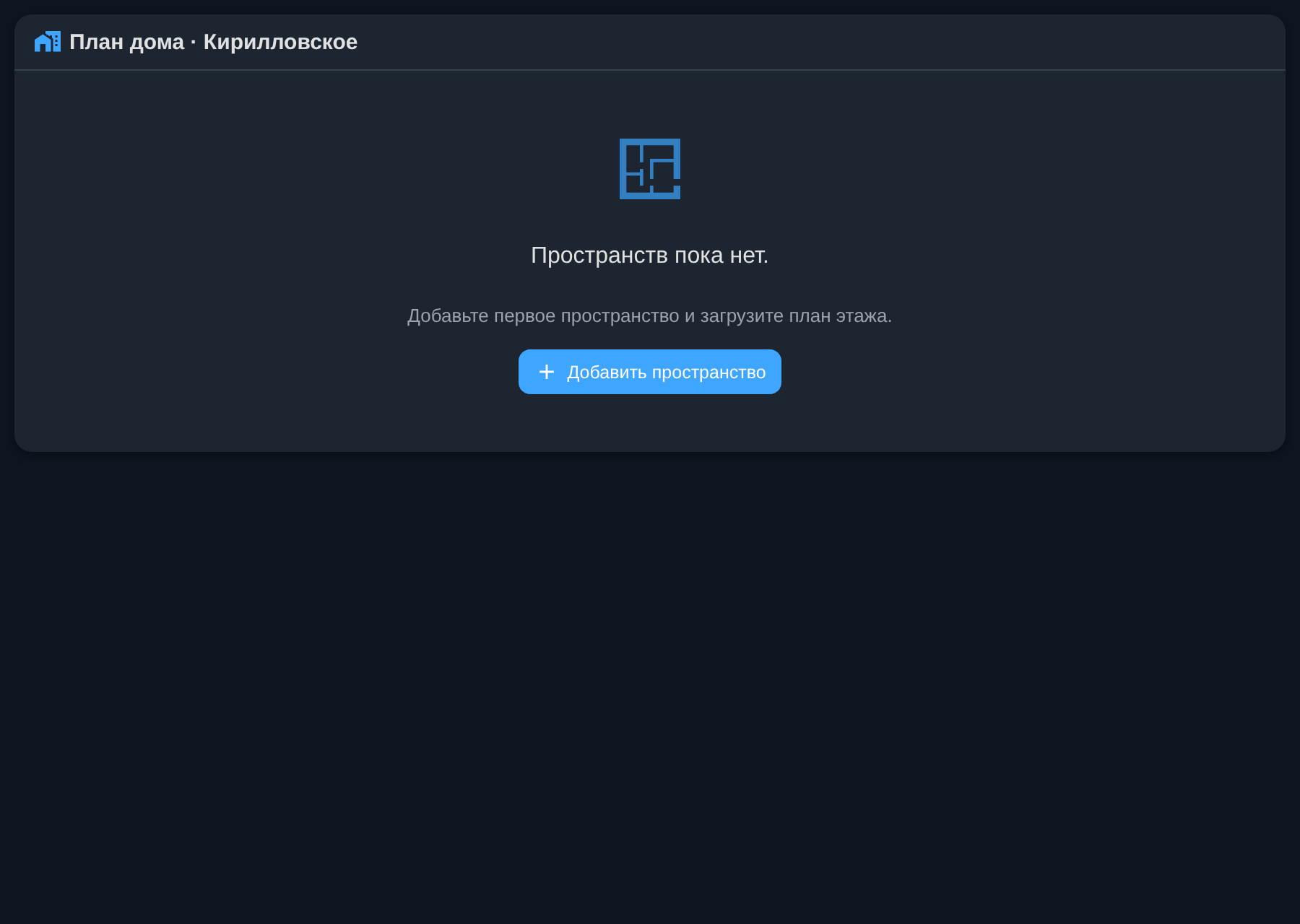

При первом открытии план ещё пуст — House Plan сразу предложит создать первое пространство.

В диалоге задайте название (например, «1 этаж») и загрузите подложку — картинку плана этажа в формате SVG, PNG или JPG. Оба поля обязательны: без плана кнопка «Сохранить» неактивна.

💡 Подложку можно нарисовать в любом планировщике (например, РЕМПЛАННЕР) или сфотографировать бумажный план. Лучше всего SVG — он остаётся чётким при увеличении.

Позже можно добавить сколько угодно пространств (этажи, двор, гараж) кнопкой ＋ рядом со вкладками.

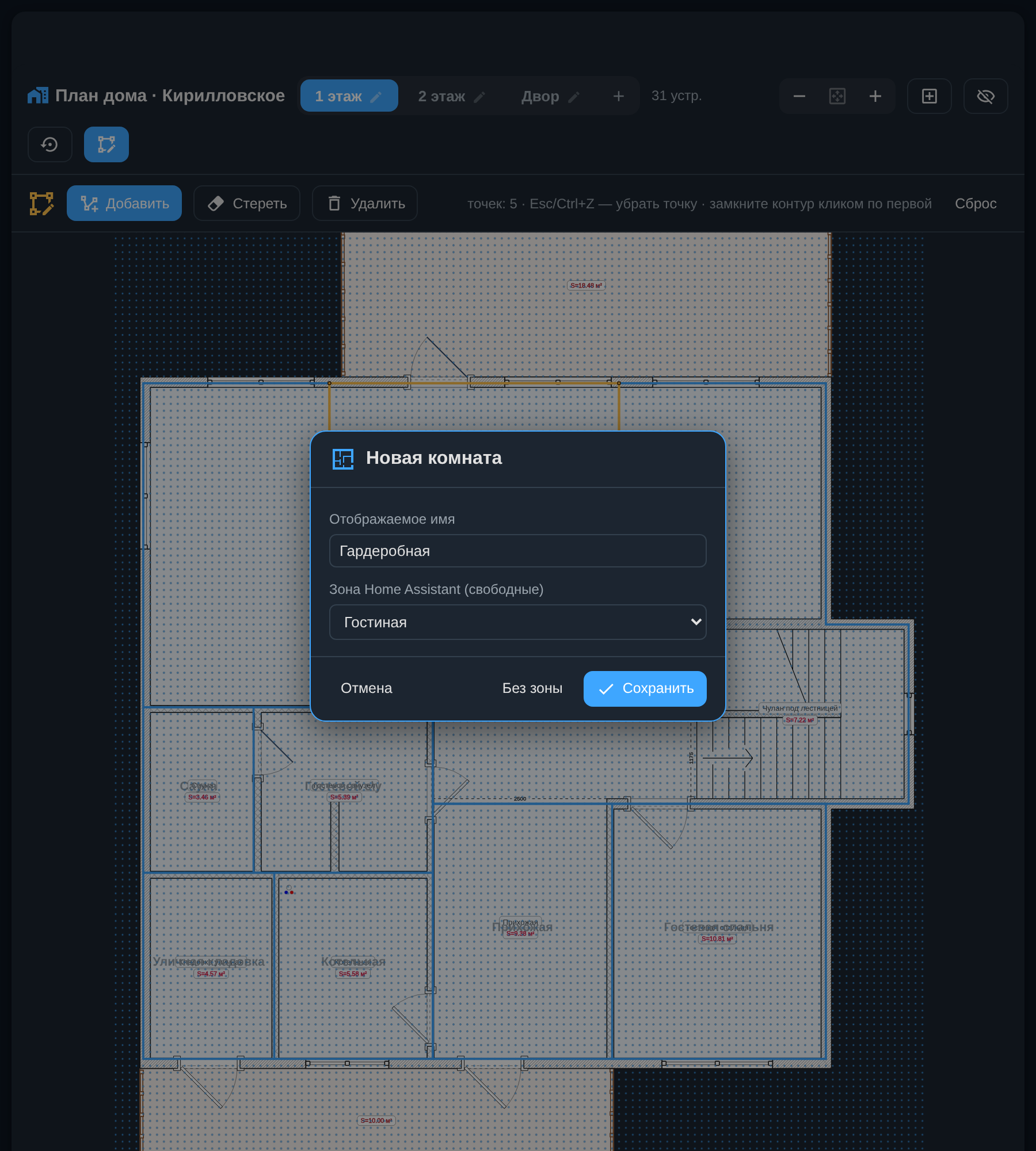

Шаг 2. Обведите комнаты

После добавления первого пространства карточка сама переходит в режим разметки. Кликайте по точкам сетки, соединяя их линиями, и замкните контур комнаты кликом по первой точке.

Как только контур замкнётся, появится окно сохранения комнаты. Здесь нужно привязать комнату к зоне Home Assistant — именно это включает автоматику. Для служебных помещений без устройств (холл, сауна) есть кнопка «Без зоны».

Шаг 3. Устройства появляются сами

Как только вы сохранили комнату с привязкой к зоне, устройства этой зоны автоматически расставляются внутри контура. Берутся те же устройства, что показаны на странице Настройки → Устройства → (фильтр по нужной комнате) — только осмысленные, без служебных записей, мостов и дубликатов.

По умолчанию на план попадают только осмысленные устройства — служебные записи, мосты и дубликаты отфильтрованы. Если нужно видеть вообще все устройства зоны, включите в шапке кнопку 👁 «Показать все устройства».

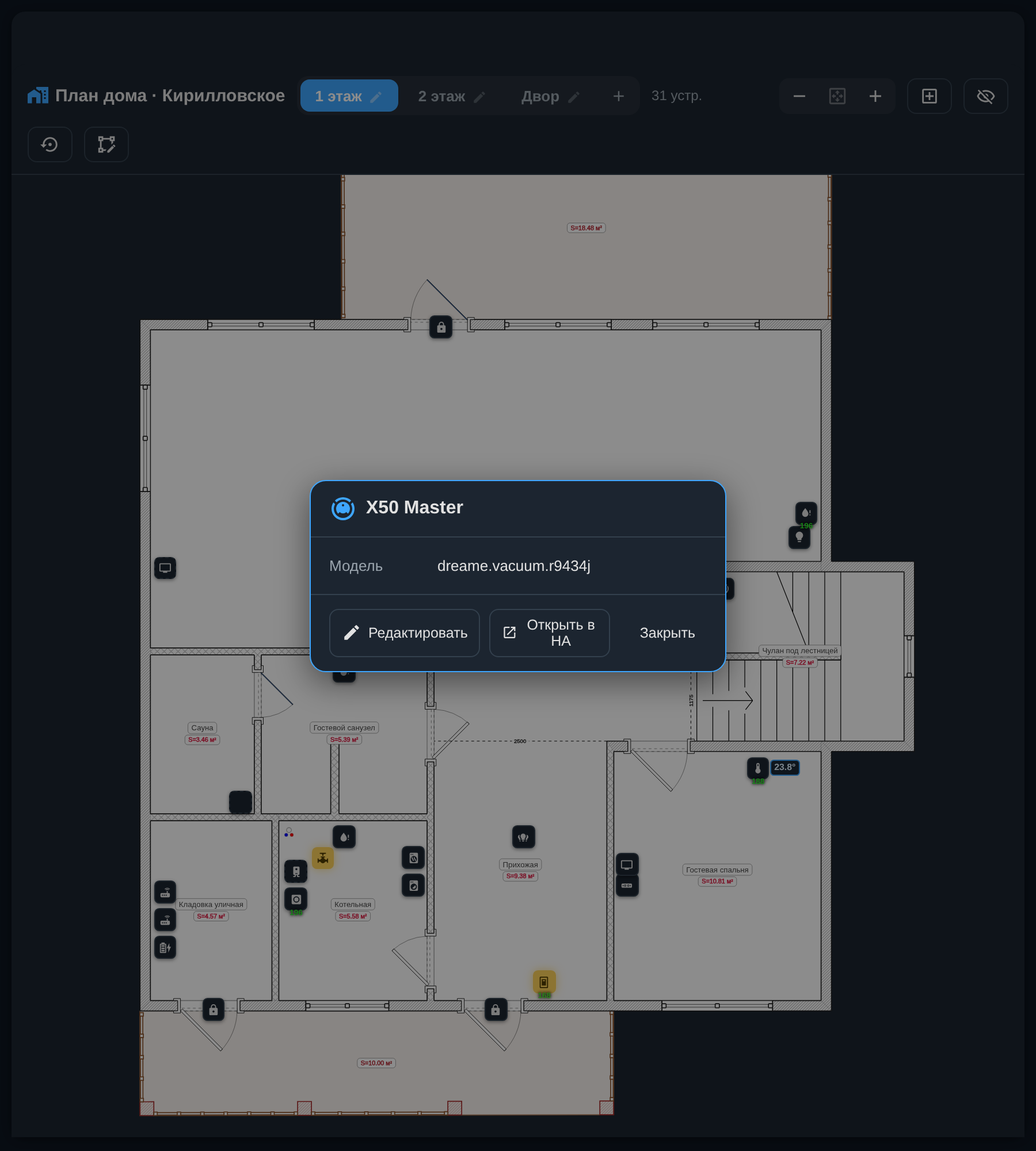

Дальше можно просто пользоваться планом: клик по иконке открывает карточку устройства с моделью, ссылкой и кнопкой перехода в Home Assistant.

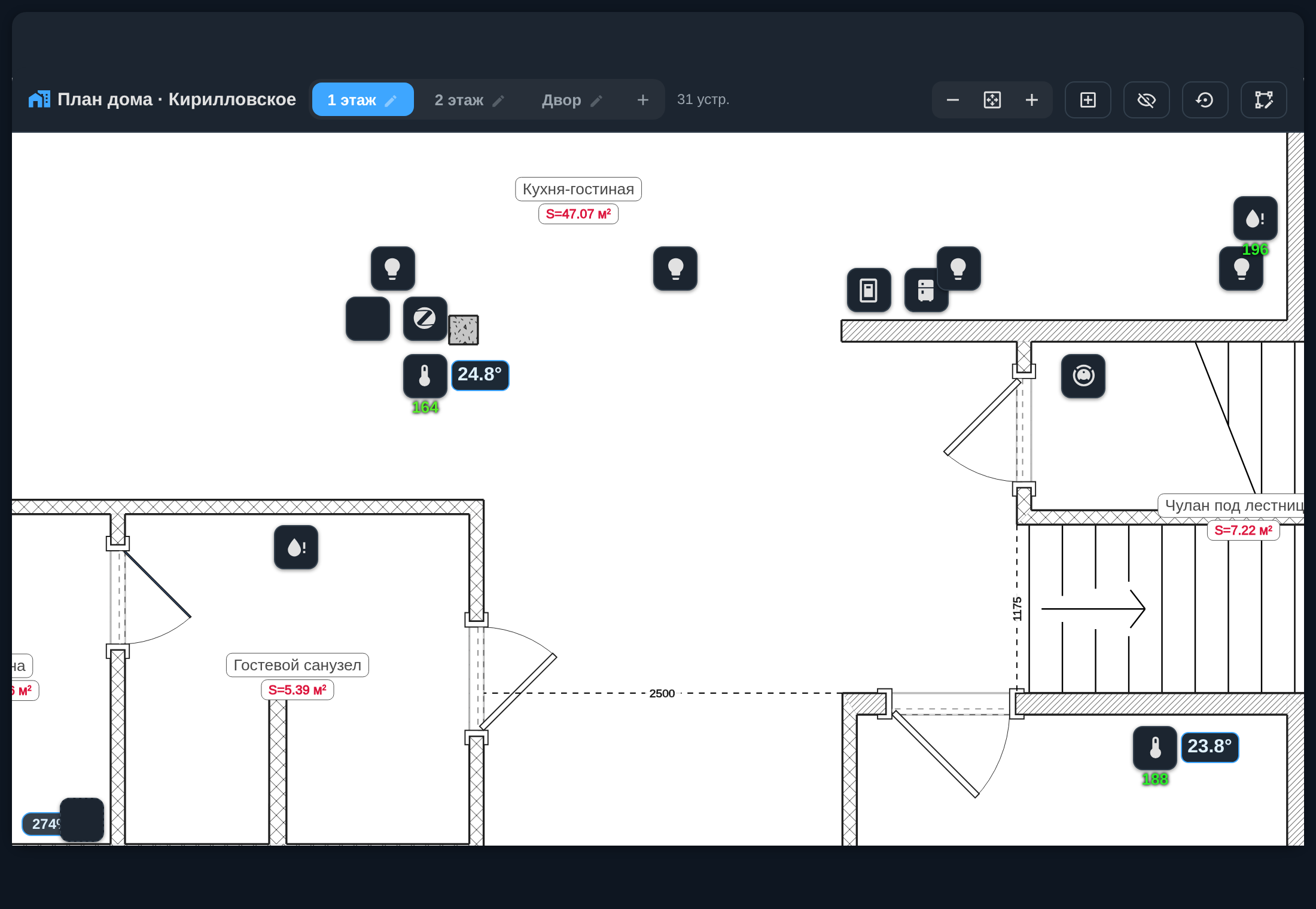

Шаг 4. Масштаб

Колесо мыши или кнопки － / ⊹ / ＋ приближают и отдаляют план; на сенсорном экране работает «щипок» двумя пальцами. При отдалении виден весь план целиком, при приближении — детали, и всё остаётся чётким. Масштаб запоминается отдельно для каждого пространства.

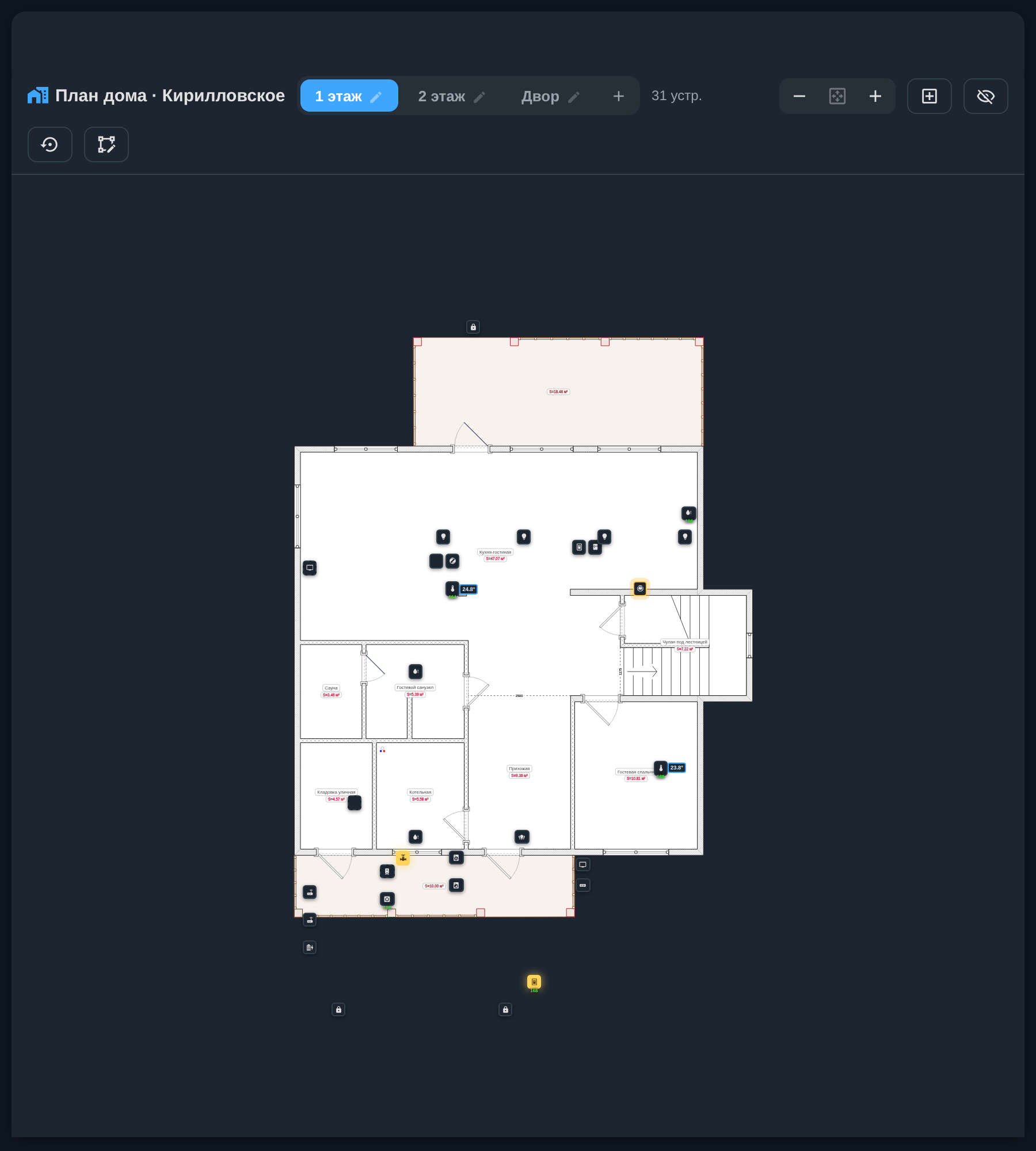

Шаг 5. Расставьте значки по местам

Значки устройств можно перетаскивать мышью в любой момент — отдельный «режим правки» включать не нужно. Позиции сохраняются на сервере и одинаковы во всех браузерах и устройствах. Кнопка ↺ в шапке возвращает автоматическую раскладку.

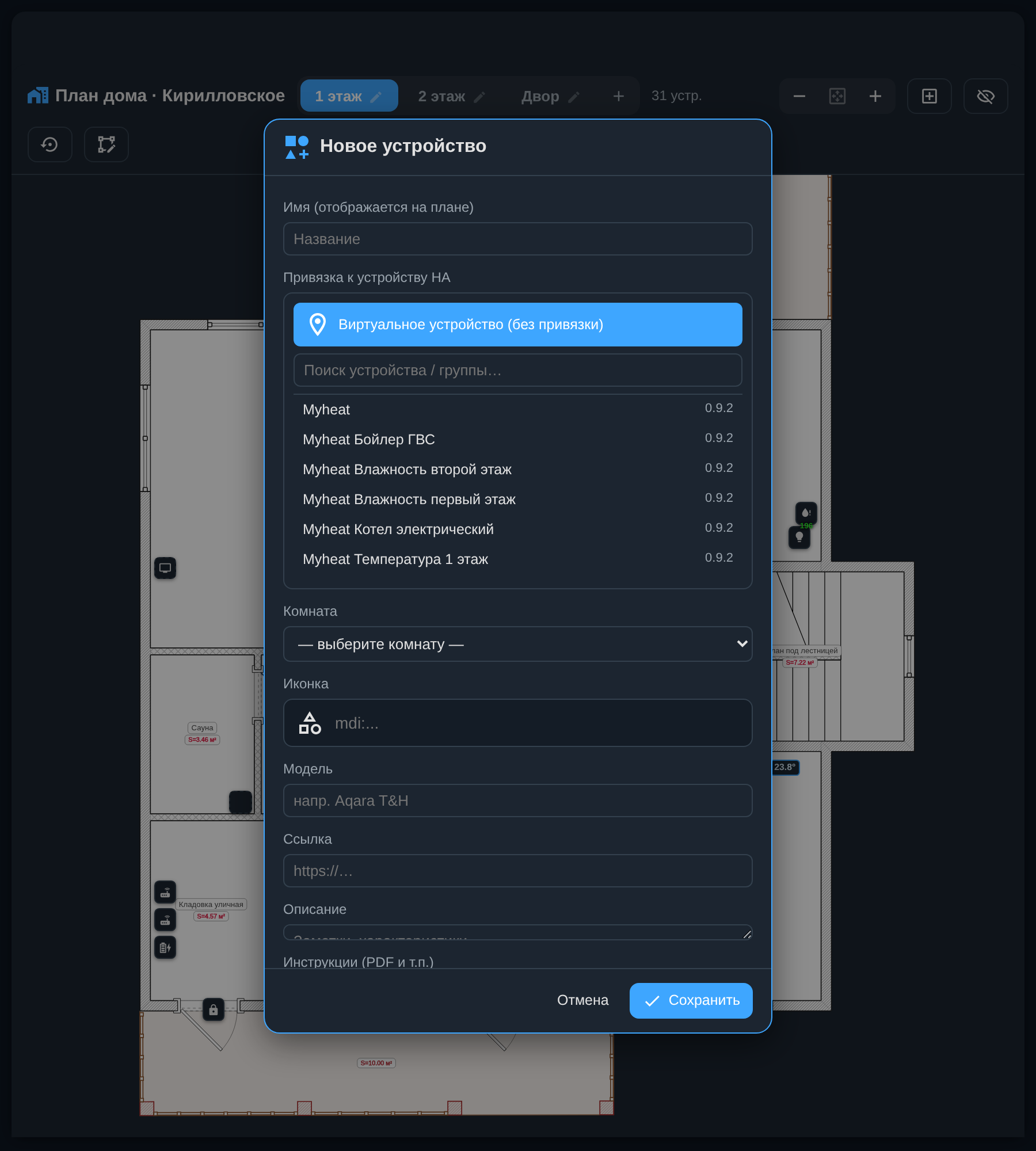

Шаг 6. Добавление своих устройств вручную

Не всё нужно оставлять на автоматику. Кнопкой ＋ в шапке можно поставить на план любое устройство, группу или виртуальную точку (например, «Вентиль на вводе», которого нет как устройства). Задайте имя, иконку, модель, ссылку, описание и при желании приложите PDF-инструкцию.

Удаление

Уберите карточку (или вкладку с планом) из дашборда.
Настройки → Устройства и службы → House Plan → Удалить запись интеграции.
Удалите интеграцию из HACS (или папку custom_components/houseplan при ручной установке) и перезапустите Home Assistant.
При желании удалите сохранённые данные плана: файлы config/houseplan/ (подложки и вложения) и записи houseplan.config / houseplan.layout в каталоге config/.storage.

Часто задаваемые вопросы

Нужно ли что-то писать в YAML? Нет. Единственная строчка — это добавление карточки на дашборд; всё остальное делается мышкой.

Мои устройства не появились на плане. Устройство появляется, только если его зона в Home Assistant привязана к нарисованной комнате. Проверьте, что у устройства задана комната (Настройки → Устройства), а комната обведена и привязана к этой зоне. Если устройство есть, но скрыто курированием (мосты, служебные, дубликаты) — включите в шапке кнопку 👁 «Показать все устройства».

Можно ли скрыть лишнее устройство или переименовать его? Да — кликните по устройству на плане и в его карточке нажмите «Редактировать»: там можно сменить имя, иконку, модель или скрыть значок.

Данные хранятся в облаке? Нет. Всё хранится локально в вашем Home Assistant.

_{Скриншоты сделаны на реальной конфигурации Home Assistant.}
